Antes de tomar la decisión de adquirir una cosa de valor, normalmente hacemos una comparación de las posibles alternativas, en algo que probablemente, mantengamos y disfrutemos durante muchos años porque necesitamos estar seguros de que la decisión del gasto que representa construir un kayak está de acuerdo con nuestro deseo.

Después de haber construido muchos equipos de kayak antes de empezar a producir nuestros propios diseños, comprendimos las dificultades y problemas que se enfrentan los constructores amateur de embarcaciones y estudiamos si podríamos eliminar estas dificultades. Al tener experiencia en  construcción de embarcaciones menores, ingeniería y diseño de cascos, sabíamos que teníamos el conocimiento y la habilidad de llevar el diseño del kayak a un nivel superior y profesional y creemos que lo hemos hecho.

Los diseños de cascos que hemos creado, son consecuencia de pruebas reiterativas sin importar el uso final al que se destinan. Todos los diseños de casco siguen los mismos fundamentos de cálculos. A continuación, pasan por un riguroso programa de pruebas teóricas y prácticas. ¿Valió la pena este trabajo? Creemos que sí. Todos los palistas expertos que utilizaron y probaron las embarcaciones estaban encantados por su manejo. A los principiantes les resultaba estables y fáciles de manejar.

El diseño es uno sólo de los aspectos a considerar. También es necesario saber que, a pesar de no ser un experto carpintero de ribera, usted es capaz de construir su kayak con precisión y sin dificultad. Los los Planops y Kits que facilitamos se acompañan de un Manual cuidadosamente elaborado, conteniendo instrucciones detalladas para cada paso y las posibles alternativas para cada proceso, junto con una ilustración desarrollada profesionalmente. Sólo tiene que seguir el guión y completar cada paso de la secuencia.

Cada uno de los kits incluye también todas las plantillas que se requieren para el corte de los tableros. No es necesario que las haga usted mismo. Esto asegura que los paneles del casco ensamblarán correctamente y serán unidos con precisión. Las plantillas de montaje de las placas del casco, garantizan que las diferentes piezas encajarán en una sola posición, eliminando la posibilidad de equivocaciones o errores de alineamiento.

Nuestro objetivo es diseñar y producir el Kit de Planos y de Maderas de la mejor calidad disponible para kayaks y canoas. Preferimos seguir siendo lo suficientemente pequeños como para dedicar nuestras energías a este objetivo y seguir luchando para mejorar los productos y proporcionar la asistencia oportuna cuando sea necesario. Estamos orgullosos de lo que hacemos y de nuestros diseños y disfrutamos plenamente con ello.

Todo esto se suma a la disposición de un equipo especializado que no deja nada al azar, e incluye todo lo necesario para suministrar productos de alta gama y de alta calidad .

KIT DE PLANOS

    Qué se incluye con los Planos:

CONTENIDO DEL KIT DE PLANOS
	DENOMINACION	FORMATO DEL DOCUMENTO	DESCRIPCION DEL CONTENIDO

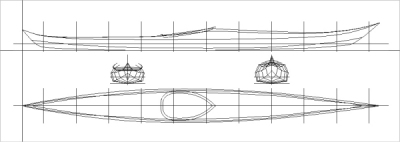

	Especificaciones del Kayak	Libro	Vista General del Kayak. Descripción de uso. Plano de Disposición General, acotado.
	Hidrodtáticas de Diseño	Libro	Datos Hidrostáticos del diseño del kayak. Son el resultado del cálculo hidrostático simple del modelo al calado especificado en los ajustes del proyecto.
	Resultados Hidrostáticos	Libro	Son el resultado de los cálculos hidrostáticos en un rango de calados.
	Recomendaciones a constructores	Libro	Manual de Recomendaciones a los Constructores. Trucos, materiales, herramientas, métodos de construcción, etc.
	Curvas Cruzadas KN	Libro	Curvas para la obtención de los valores GZ para diferentes inclinaciones.
	Resistencia KAPER para canoas y kayaks	Libro	El método de cálculo de resistencia KAPER está pensado para kayaks y canoas. Fue desarrollado originalmente por un Ingeniero Naval especializado actualmente en el diseño de kayaks y canoas. Se basa en los datos estadísticos obtenidos en pruebas de modelos.
	Secciones	Plano Escala 1:1	Secciones Transversales del casco. Útil para construir el Banco de soporte del casco y cubierta del kayak.
	Mamparo de Pr y Pp	Plano Escala 1:1	Plantilla para corte de los mamparos de Proa y Popa.
	Desarrollo de Planchas	Plano Escala 1:1	Plantilla para corte de las diferentes planchas de que se compone el casco y la cubierta.
	Plano de Brazolas, soportes de caderas y       escotillas	Plano Escala 1:1	Plantilla para corte de las brazolas, soportes de caderas y escotillas.

Notas sobre los Planos

Planos de Secciones

Estos planos, están a escala 1:1 y representan las secciones de la embarcación de 0,5 en 0,5 metros. Son de gran utilidad para que el usuario pueda recortar secciones del casco con los que crear su propio "banco de trabajo" sobre el que se creará la embarcación.

Plano de Mamparos de Proa y Popa

La mayoría de las embarcaciones disponen de mamparos para separación y estanqueidad de los compartimientos de proa y popa.

Puesto que estos mamparos son únicos, deben recortarse sobre tableros simples, uno para el mamparo de propa y otro para el mamparo de popa. Estos mamparos están diseñados para "instalación en interior", es decir, ya tienen en cuenta el espesor de la chapa del casco, concretamente, se ha considerado un espesor de chapa de 4 mm. No obstante, es necesario tener en cuenta que los mamparos no deben instalarse en su emplazamiento demasiado ajustados para evitar que con los pequeños movimientos de flexión, impongan esfuerzos de cizalla sobre el casco y la cubierta. Por ello, son susceptibles de realizarle retoques antes de su instalación dentro del casco.

Plano de Desarrollo de Planchas

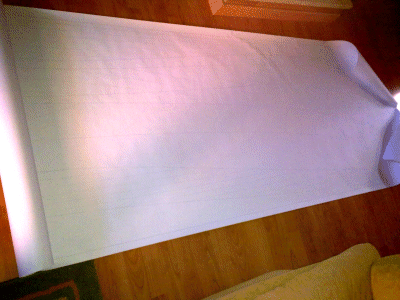

Este plano es fundamental en el Kit de Planos. Consiste en un único plano a escala 1:1 que se utiliza como plantilla para el corte de los tableros. Sus dimensiones aproximadas son de 5,5 x 0,9 metros. Debido a estas dimensiones, algunos proveedores suministran este plano en segmentos que han de ser pegados previamente por el usuario. Como consecuencia, pueden existir pequeños errores al realizar el ensamble que se traducen en la creación errores en el plano original. Para evitar esto, “INUIT Kayaks” diseña el plano en una pieza de papel única. El plano es totalmente original, impreso en un "plotter" adecuado a esas dimensiones y no es producto de una copia de otro plano, que podría introducir errores de copia. A continuación damos algunas recomendaciones que ya figuran en el Manual:

Plano de Brazolas, soportes de caderas y escotillas

Esta Plano, también a escala 1:1, representa a la Plantilla para corte de las brazolas del "Cockpit", Soportes de Caderas y Escotillas. Por supuesto, estos no son el único procedimiento para hacer el cockpit, soportes de caderas y escotillas, pero de hecho, son quizás los más sencillos de realizar.

Puede elegir entre los juegos de planos de las embarcaciones listadas en Especificaciones.



KIT DE MADERAS

    Qué incluyen los Kits de Maderas

Cada Kit contiene un "Listado de Items" correspondientes al Kit seleccionado. En términos generales, la siguiente es la Lista de items incluidos en un Kit de Kayak ó Canoa:

• Manual Paso a paso con dibujos e ilustraciones

• Asiento con brazos

• Respaldo ajustable

• Cortes de Contrachapado de Cubierta. (Cortados en 2 o 3 segmentos incluyendo las uniones entre ambos, en número de acuerdo al tipo de embarcación)

• Cortes de Contrachapado de Costados. . (Cortados en 2 o 3 segmentos incluyendo las uniones entre ambos, en número de acuerdo al tipo de embarcación)

• Cortes de Contrachapado de Fondo. . (Cortados en 2 o 3 segmentos incluyendo las uniones entre ambos, en número de acuerdo al tipo de embarcación)

• Mamparos transversales.. (En número y tamaño de acuerdo con el tipo de embarcación)

• Segmentos del "Cockpit". (De acuerdo con el tipo de embarcación)

• Tapas de Escotillas con refuerzos interiores. (De acuerdo con el tipo de embarcación)

• Tela de Fibra de Vidrio. (Cantidad suficiente para una capa interior y otra exterior del casco)

• Cinta de Fibra de Vidrio. (Cantidad suficiente para todas las uniones interiores del casco)

• Kit de epoxi compuesto por endurecedor y resina. Harina de madera y de relleno.

• Hilo de cobre.

• Aparejos de cubierta, incluidas las correas y hebillas para sujeción de escotilla.

• Madera adicional para sujeción de cubierta

• Soporte de reposapiés y reposapiés.



    EJEMPLO DE MANUALES DE LOS KITS

Los Manual de Instalación de los kits, han sido cuidadosamente preparados para constructores no experimentados.

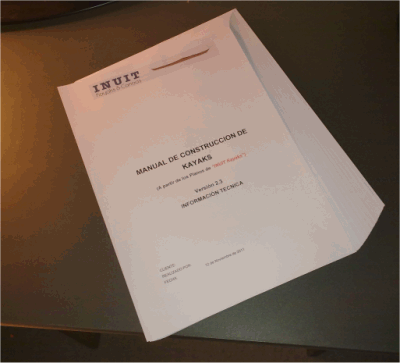

Estos manuales incluyen las instrucciones paso a paso con ilustraciones detalladas y la posición estratégica de cada paso para la construcción del kayak que le guiará con confianza y claridad. El Manual detallado le proporcionará la mayor ayuda cuando realice la construcción. Este manual no es solo un conjunto de instrucciones para el montaje de la embarcación sino que es todo un tratado de cada una de las técnicas que pueden utilizarse en cada caso para el que constructor seleccione la que mejor se adapte a sus  conocimientos de carpintería de ribera. Esta atención al detalle en el manual es la misma que encontrará en nuestros equipos de kayak.

A continuación se incluyen algunas páginas que demuestran el detalle de estos manuales:

 Demo del Manual "RECOMENDACIONES A LOS CONSTRUCTORES"    Download

 Bajar Adobe Reader (gratis), necesario para lectura del manual ......................     Download
